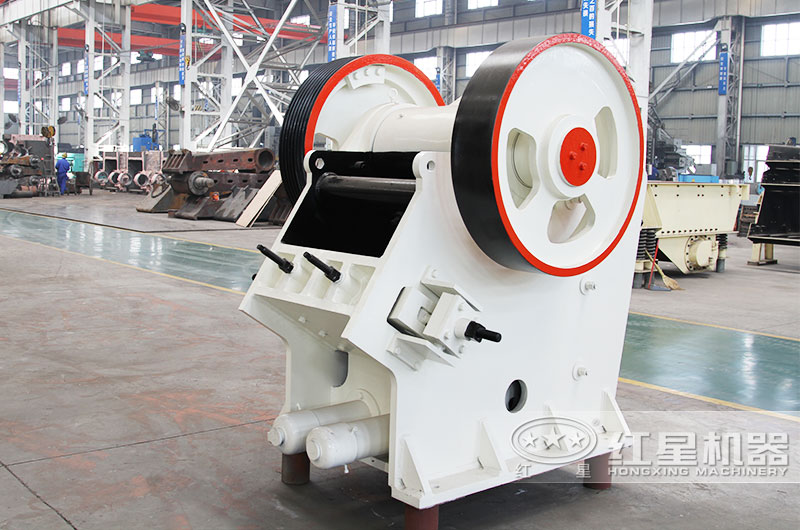

復擺鄂式破碎機在設計時，不但要滿足曲柄存在條件的要求，而且必須考慮到減小齒板的磨損量、降低能耗等方面的要求。傳統的設計方法往往通過作圖試湊來確定其幾何尺寸，費時且精確度低。

利用計算機進行優化設計則省時簡便，可同時考慮多方面的約束。那么，復擺鄂式破碎機參數的優化條件有哪些？

目標函數

鄂式破碎機主要問題是齒板磨損嚴重。在滿足破碎礦石所需壓縮量的同時，更大限度地減小動鄂垂直行程，使動鄂特性值更小。特性值小，不僅能降低能耗，還能減小礦物的粉碎率。

設計變量

設計變量的選取原則是在滿足設計基本要求的前提下，盡量減少設計變量的數目，盡可能按照成熟的經驗將一些參數定為設計常量。經紅星重工分析，鄂式破碎機的工作特性受多個變量的影響，如曲柄長度、連桿長度、肘板長度、機架安裝角度、嚙角、傳動角、擺動角等。

變量計算

由曲柄位于兩個極限位置時的工作機構，利用幾何關系可求出其他變量與設計變量之間的關系。

約束條件

傳動角約束：傳動角增大會加大動鄂排料處的水平行程，但過大的傳動角會使動鄂與主軸的受力狀況惡化，一般選為45度到55度之間。

肘板角約束：肘板角是肘與水平線的夾角，此角度對機器零件受力影響較大，為使復擺鄂式破碎機的行程與簡擺式破碎機相同，其肘板角的變化取為18度到22度之間。

嚙角約束：嚙角的大小由礦石性質、原礦大小、形狀、比重等因素決定。當破碎物料時，嚙角的大小必須保證使物料塊既不向上滑動，也不從破碎機的給礦口跳出來。
